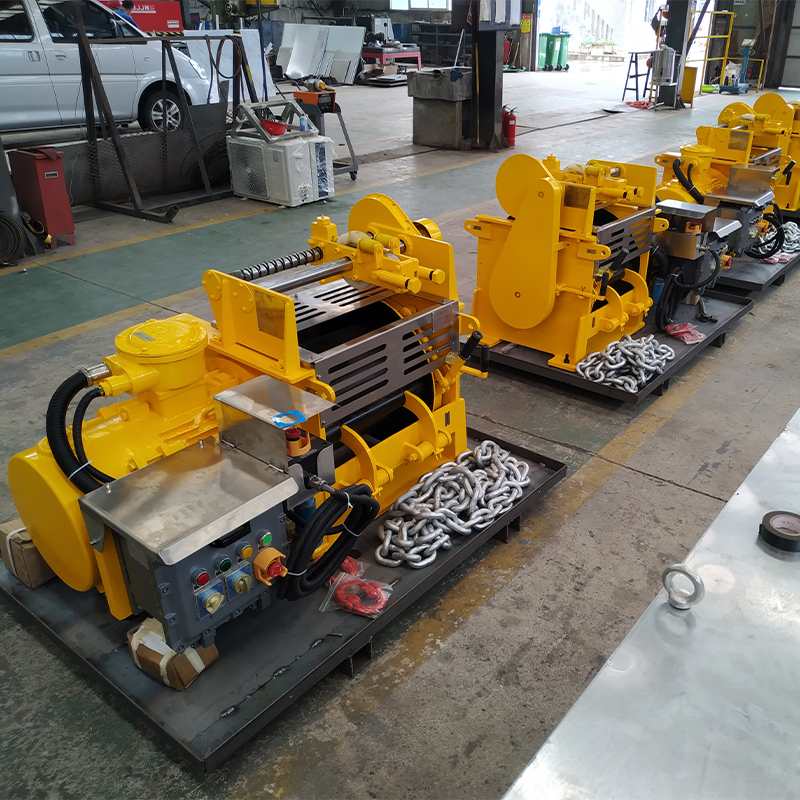

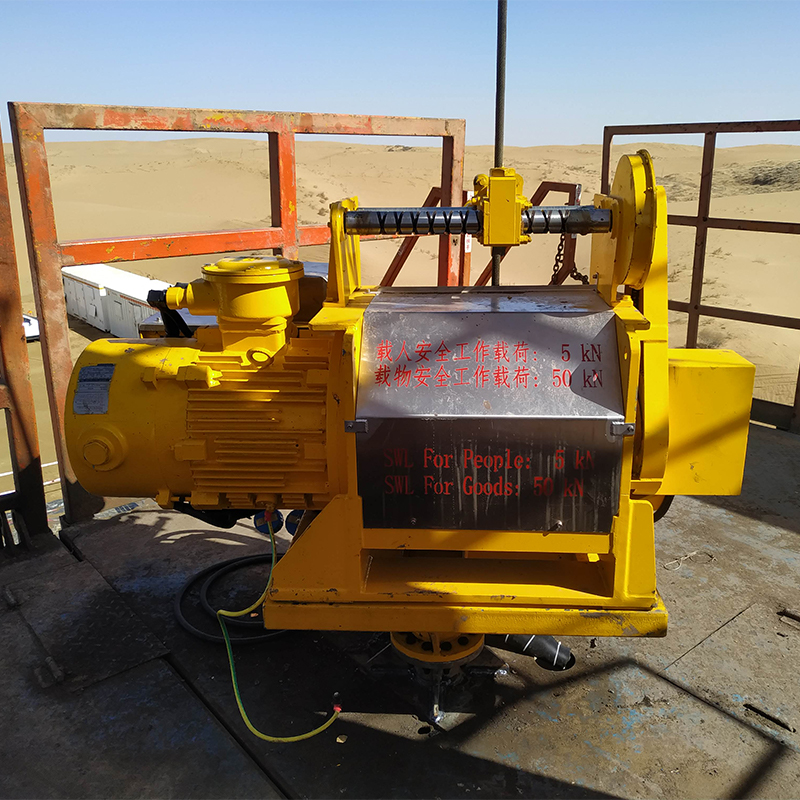

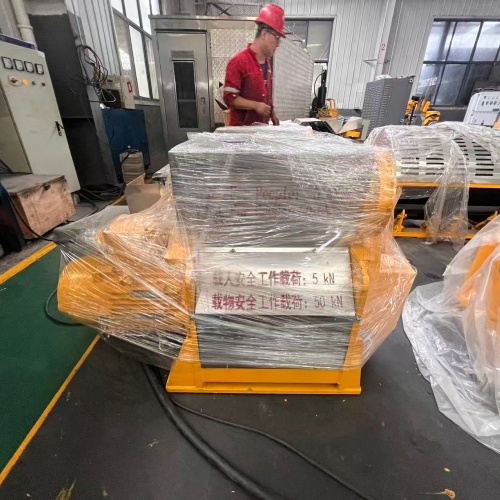

Электрическая лебёдка для подъема людей и грузов буровой установки
Описание продукции: Модель DJB-5/50×35-R представляет собой электрическую лебёдку двойного назначения (подъем людей и грузов) для буровых установок, разработанную на базе частотно-регулируемых электрических лебёдок серии DJB для буровых установок. Данная лебёдка предназначена для использования...
Описание
маркер
Описание продукции:
Модель DJB-5/50×35-R представляет собой электрическую лебёдку двойного назначения (подъем людей и грузов) для буровых установок, разработанную на базе частотно-регулируемых электрических лебёдок серии DJB для буровых установок. Данная лебёдка предназначена для использования на буровых платформах в нефтегазовой отрасли. Она является инновационной разработкой в области нефтяного и газового бурения. Компания обладает полными правами на интеллектуальную собственность, получен национальный патент и соответствующие сертификаты.
Технические особенности:
1. Двухрежимное управление: Управление лебёдкой в грузовом режиме осуществляется с помощью джойстика с бесступенчатой регулировкой скорости, что обеспечивает высокую эффективность; в режиме подъема людей управление выполняется поворотным регулятором, обеспечивающим плавное движение с постоянной скоростью для безопасности. Две системы управления взаимоблокируются и дублируют друг друга, что гарантирует безопасность и повышает надежность.
2. Энергосбережение и снижение потребления: По сравнению с традиционным подъемным оборудованием того же класса коэффициент энергопотребления достигает не менее 1:23.
3. Повышение скорости и эффективности: По сравнению с традиционным подъемным оборудованием того же класса прирост скорости при полной нагрузке составляет более 50%; грузоподъемность на высоких скоростях увеличена более чем в 4 раза.
4. Замкнутый контур управления: Применяется технология векторного управления с обратной связью, реализована функция сервозащиты с нулевой скоростью. При отказе механического тормоза система автоматически обнаруживает неисправность, удерживает груз на весу или осуществляет его медленную безопасную спуск, подавая звуковой сигнал, что повышает безопасность.
5. Защита и безопасность: Лебёдка оснащена трехконтурной тормозной системой: электродинамическое торможение + дисковый тормоз + ленточный тормоз, что обеспечивает высокий уровень безопасности. Дополнительно реализованы следующие функции защиты: защита от перегрузки, двойное аварийное отключение, защита при пропадании питания, ограничение хода, аварийный спуск (экстренное освобождение груза), низковольтное исполнение, защита от срыва скорости (потеря управления) и другие, обеспечивающие повышенную безопасность эксплуатации.
6. Экологичность и снижение шума: По сравнению с пневматическими лебёдками того же класса электрическая лебёдка не создает масляных загрязнений, уровень шума снижен более чем на 15%.
7. Высокий уровень автоматизации: Функции «электродинамическое торможение» и «дисковый тормоз» автоматически включаются и отключаются при управлении джойстиком. Автоматическая укладка и прижим каната. При отказе механического тормоза система автоматически переходит в режим сервозащиты с нулевой скоростью. Система электроуправления оснащена автоматическим терморегулированием, обеспечивающим работу преобразователя частоты в оптимальном температурном диапазоне.
8. Высокий запас прочности: При работе с грузами коэффициент запаса прочности грузоподъемных стропов и такелажа составляет ≥5, при подъеме людей — ≥50. Коэффициент запаса прочности дискового тормоза составляет ≥2,2.
9. Широкая адаптация к климатическим условиям: Оборудование может эксплуатироваться в различных условиях, включая пустыни, морские шельфы и полярные регионы.
10. Другие особенности: Удобство эксплуатации, простота обслуживания, плавность передачи, высокая точность управления и другие.
Электрическая лебёдка для подъема людей и грузов буровой установки (наземное исполнение)
| Технические параметры / Модель | DJB-5×24-R | DJB-10/30×35-R | DJB-5/50×35-R | Примечания | ||
| Максимальное тяговое усилие, кН | 5 | 10 (подъём людей), 30 (подъём грузов) | 5 (подъём людей), 50 (подъём грузов) | На первом слое | ||
| Максимальная скорость каната, м/мин | 24 | 35 | 35 | На первом слое | ||
| Напряжение и частота питающей сети | AC 380 В / 50 Гц; AC 460 В / 60 Гц | По выбору | ||||
| Электродвигатель | Номинальная мощность, кВт | 3 | 11 | 15 | ||
| Номинальная частота вращения, об/мин | 1470 | 1470 | 1470 | |||
| Частота, Гц | 5–100 | 5–100 | 5–100 | |||
| Передаточное отношение редуктора | 40 | 100 | 100 | Возможна корректировка | ||
| Диаметр каната, мм | 8 | 11 | 20 | Возможна корректировка | ||
| Канатоёмкость, м | ≥130 | ≥130 | ≥130 | По выбору | ||
| Диаметр × длина барабана Φd × L, мм | 260×300 | 363×400 | 370×440 | Возможна корректировка | ||
| Масса, кг | 300 | 900 | 1100 | |||
| Габаритные размеры лебёдки, ≤ мм | 800×500×500 | 1400×750×850 | 1500×850×900 | |||
| Тормозная система | Электродинамическое торможение двигателя + дисковый тормоз с функцией торможения при отключении питания + ленточный тормоз (по выбору: ручной или автоматический с пневмоотключением) | По выбору | ||||
| Система электроуправления (мм) | 1 | Взрывозащищенный шкаф управления: 600×400×1200 | Взрывозащищенный шкаф управления: 800×450×1500 | По выбору | ||
| 2 | Устанавливается в электрощитовой буровой установки | |||||
Примечание: В таблице представлены стандартные модели предприятия. При наличии индивидуальных требований, пожалуйста, свяжитесь с нами.
Электрическая лебёдка для подъема людей и грузов буровой установки (морское исполнение)
| Технические параметры / Модель | DJB-5×24-R | DJB-10/30×35-R | DJB-15/50×35-R | Примечания | ||
| Максимальное тяговое усилие, кН | 5 | 10 (подъём людей), 30 (подъём грузов) | 15 (подъём людей), 50 (подъём грузов) | На первом слое | ||
| Максимальная скорость каната, м/мин | 24 | 35 | 35 | На первом слое | ||
| Напряжение и частота питающей сети | AC 380 В / 50 Гц; AC 460 В / 60 Гц | По выбору | ||||
| Электродвигатель | Номинальная мощность, кВт | 3 | 11 | 15 | ||
| Номинальная частота вращения, об/мин | 1470 | 1470 | 1470 | |||
| Частота, Гц | 5–100 | 5–100 | 5–100 | |||
| Передаточное отношение редуктора | 40 | 100 | 100 | Возможна корректировка | ||
| Диаметр каната, мм | 10 | 16 | 20 | Возможна корректировка | ||
| Канатоёмкость, м | ≥130 | ≥130 | ≥130 | По выбору | ||
| Диаметр × длина барабана Φd × L, мм | 260×300 | 363×400 | 370×440 | Возможна корректировка | ||
| Масса, кг | 300 | 900 | 1100 | |||
| Габаритные размеры лебёдки, ≤ мм | 800×500×500 | 1400×750×850 | 1500×850×900 | |||
| Тормозная система | Электродинамическое торможение двигателя + дисковый тормоз с функцией торможения при отключении питания + ленточный тормоз (по выбору: ручной или автоматический с пневмоотключением) | По выбору | ||||
| Система электроуправления (мм) | 1 | Взрывозащищенный шкаф управления: 600×400×1200 | Взрывозащищенный шкаф управления: 700×400×1400 | Взрывозащищенный шкаф управления: 800×450×1500 | По выбору | |
| 2 | Устанавливается в электрощитовой буровой установки | |||||
Примечание: В таблице представлены стандартные модели предприятия. При наличии индивидуальных требований, пожалуйста, свяжитесь с нами.
Электрическая лебёдка для подъема людей буровой установки
| Технические параметры / Модель | DJR150 | DJR300 | DJR500 | Примечания |
| Максимальное тяговое усилие, кН | 150 | 300 | 500 | На первом слое |
| Максимальная скорость каната, м/мин | 12, 18, 24 | 12, 18, 24 | 12, 18, 24 | На первом слое |
| Напряжение и частота питающей сети | AC 380 В / 50 Гц; AC 460 В / 60 Гц | По выбору | ||
| Мощность двигателя, кВт | 1,1 | 1,1 | 2,2 | |
| Диаметр каната, мм | 10 | 10 | 10 | Возможна корректировка |
| Канатоёмкость, м | ≥150 | ≥150 | ≥150 | По выбору |
| Диаметр × длина барабана Φd × L, мм | 260×300 | 363×400 | 370×440 | Возможна корректировка |
| Масса, кг | 300 | 900 | 1100 | |
| Габаритные размеры лебёдки, мм | ≤700×500×500 | ≤700×500×500 | ≤700×500×500 | |
| Тормозная система | Электродинамическое торможение двигателя + дисковый тормоз с функцией торможения при отключении питания + ленточный тормоз (по выбору: ручной или автоматический с пневмоотключением) | По выбору | ||
Примечание: В таблице представлены стандартные модели предприятия. При наличии индивидуальных требований, пожалуйста, свяжитесь с нами.
связаться с нами
Сопутствующие популярные продукты

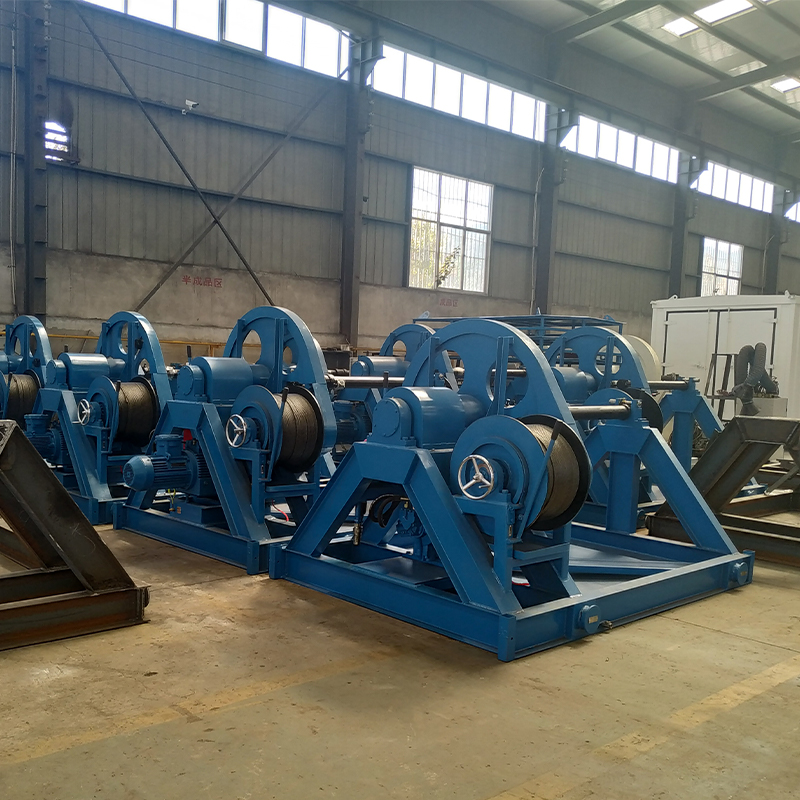

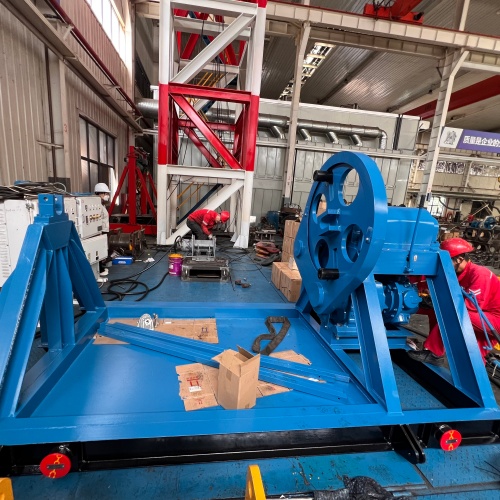

Автоматический размотчик троса для нефтяных буровых платформ
Описание продукции: Разработанный нашей компанией автоматический размотчик троса для нефтяных бур...
Электрическая лебёдка промышленной частоты
Энергосбережение, снижение потребления, экологичность, высокая эффективность. Простая конструкция...
Пневматическая лебедка
Описание продукции: Вспомогательная подъемная пневматическая лебедка работает на сжатом воздухе, ...

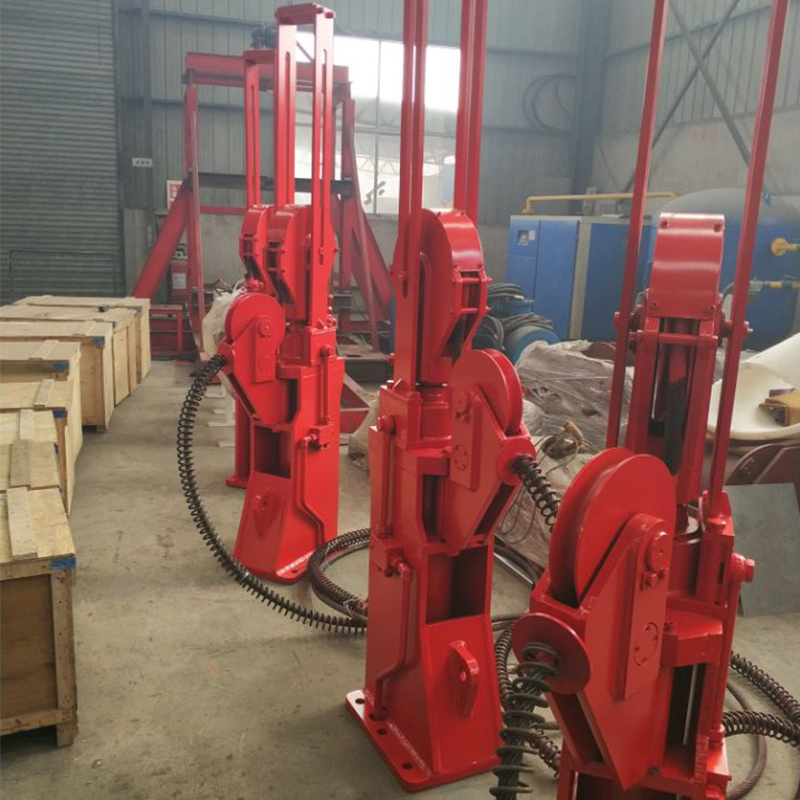

Гидравлические раскрепители серии YM(X)
Описание продукции: Гидравлический раскрепитель является механизированным инструментом для устья ...
Грузопассажирский подъемник для буровых установок
Описание продукции: Грузопассажирский подъемник представляет собой современное вспомогательное об...
Лебедка для каротажа
Описание продукции: Лебедка для каротажа — это основное оборудование, предназначенное специально ...

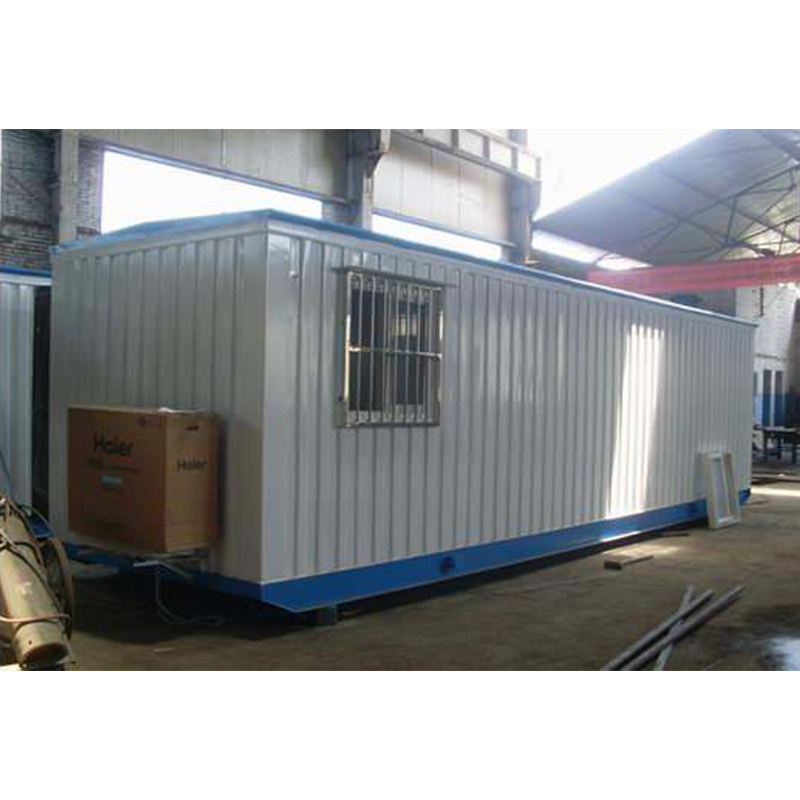

Бытовой блок
Описание продукции: Бытовой блок представляет собой специализированное интегрированное модульное ...

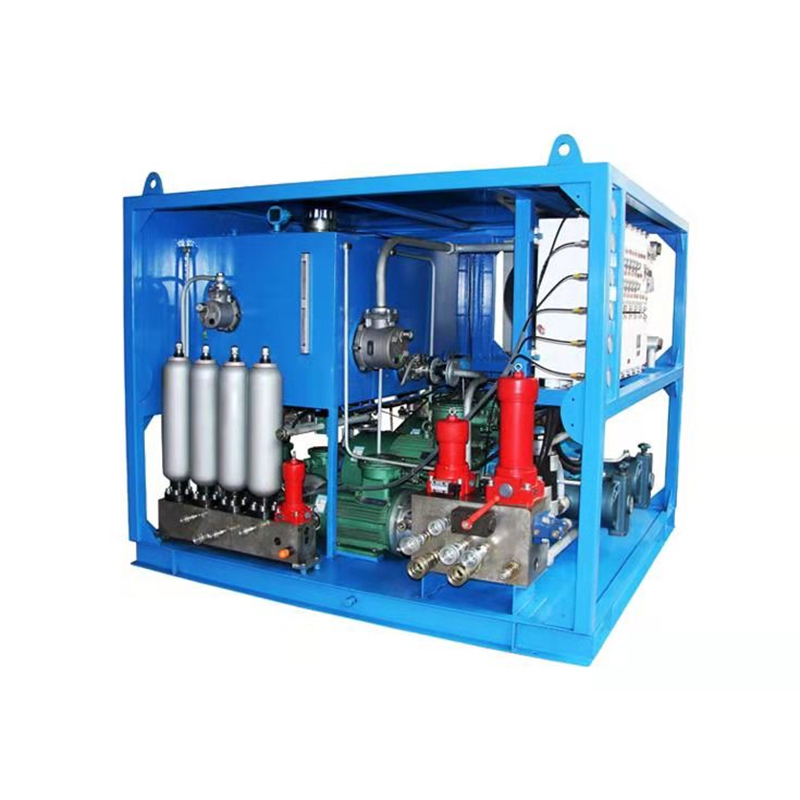

Гидравлические станции серии YZDS
Описание продукции: Гидравлическая станция YZDS — это специализированная гидравлическая станция, ...

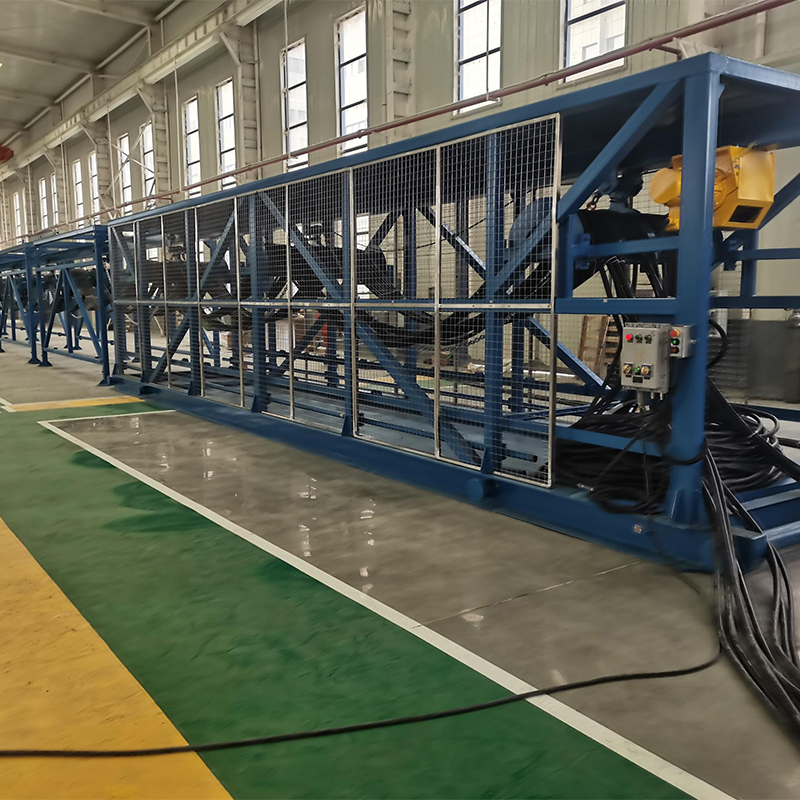

Специальный отсек для кабелей на нефтяных буровых платформах
Описание продукта: Данный продукт разработан специально для сложных условий эксплуатации в скважи...
Гидравлический пульт управления
Описание продукции: Гидравлический пульт управления является центральным блоком управления бурово...
Автоматизированная электрическая лебёдка буровой установки
Описание продукции: Автоматизированная электрическая лебёдка буровой установки в основном использ...

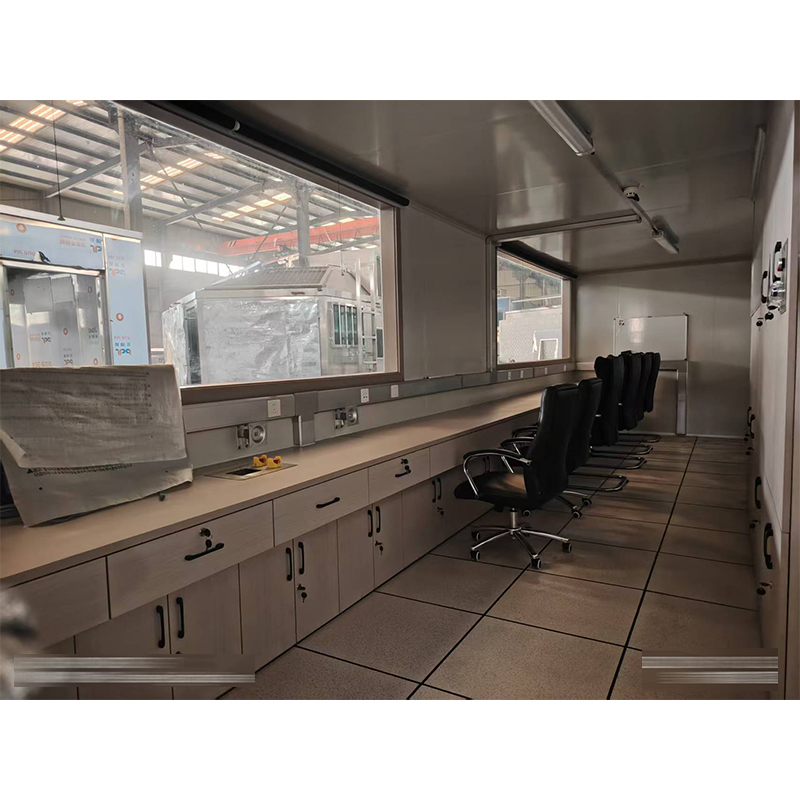

Укрытие для контрольно-измерительного оборудования серии JL
