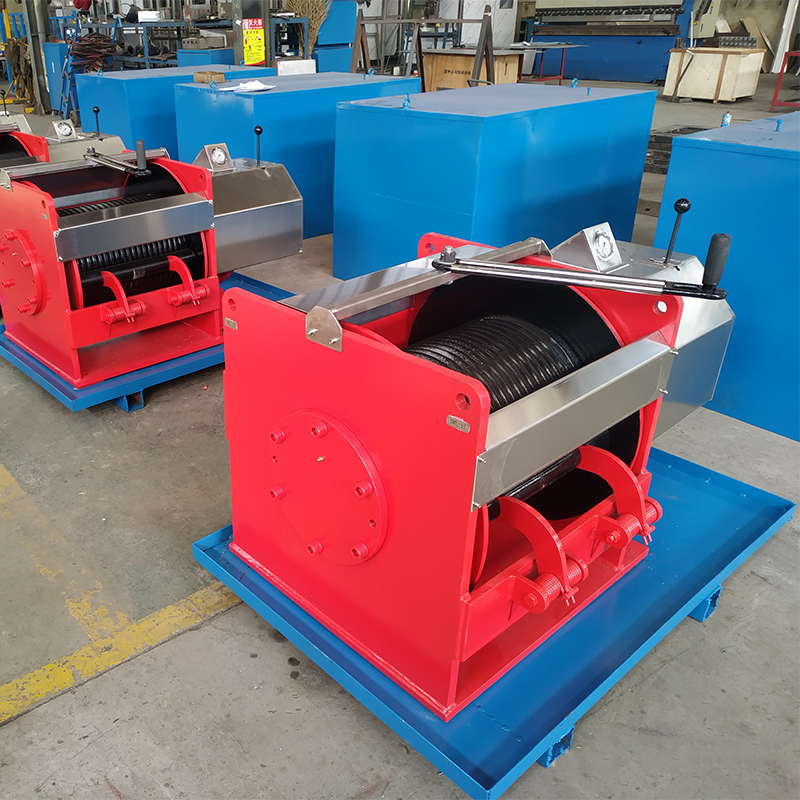

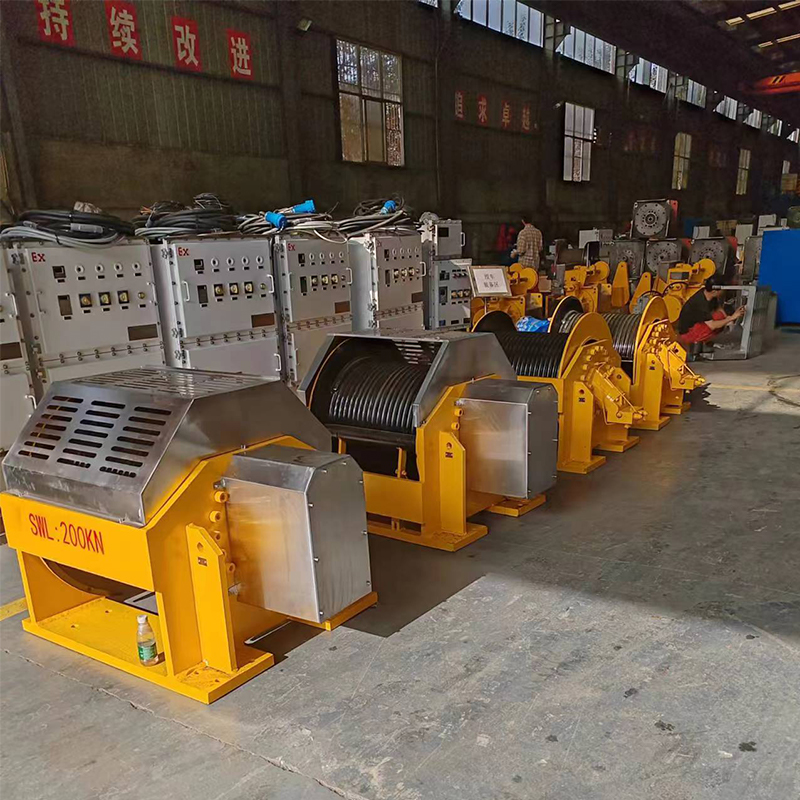

Гидравлические лебёдки серии YC
Гидравлические лебёдки серии YC – это продукция нового поколения, разработанная нашей компанией для удовлетворения индивидуальных потребностей заказчиков в нефтегазовой отрасли. Данная лебёдка представляет собой устройство, в котором в качестве привода используется гидромотор, передающий...
Описание
маркер
Гидравлические лебёдки серии YC — это продукция нового поколения, разработанная нашей компанией для удовлетворения индивидуальных потребностей заказчиков в нефтегазовой отрасли. Данная лебёдка представляет собой устройство, в котором в качестве привода используется гидромотор, передающий крутящий момент на барабан через планетарный редуктор. На барабан наматывается стальной канат, который перемещает груз, обеспечивая его транспортировку и подъем. Лебёдка отличается высоким соотношением мощности к габаритным размерам, высокой стабильностью работы, низким уровнем шума, высоким КПД, длительным сроком службы, простотой реверсирования, возможностью бесступенчатого регулирования скорости, простотой автоматизации управления, а также легко реализуемой защитой от перегрузки. Области применения: нефтегазовая отрасль, угольная промышленность, порты, геологоразведочное бурение, горные работы, а также помещения с взрыво- и пожароопасной средой.
Технические особенности:
1. Гидромотор, редуктор и барабан выполнены по соосной схеме соединения. Конструкция простая, компактная, удобная в обслуживании.
2. Применен радиальный многоплунжерный гидромотор с качающимся цилиндром, обеспечивающий высокий крутящий момент, высокий КПД, компактность, длительный срок службы и высокую надежность.
3. Использован планетарный редуктор, отличающийся компактностью, высокой нагрузочной способностью, высокой точностью и эффективностью. Редуктор оснащен встроенным нормально-закрытым многодисковым гидравлическим тормозом, соединенным с гидравлической линией управления. Открытие/закрытие тормоза связано с пуском/остановкой гидромотора, что обеспечивает автоматическое и удобное управление.
4. Распределительный клапан, гидрозамок (клапан уравновешивания), манометр, напорный и сливной штуцеры интегрированы непосредственно на гидромоторе, что упрощает гидравлическую систему, повышает надежность привода и облегчает управление.
5. На напорной линии подъема установлен клапан уравновешивания, обеспечивающий плавное и контролируемое перемещение груза при подъеме и спуске, выполняющий функции гидравлического демпфирования и поддержания давления. Даже в аварийных ситуациях, таких как разрыв трубопровода или отказ тормозной системы, не происходит внезапного неконтролируемого падения груза, что гарантирует безопасность.
6. Применен клапан уравновешивания импортного производства (США), который в сочетании с объемной эффективностью гидромотора позволяет устранить такие явления, характерные для обычных лебёдок, как вторичное проскальзывание при опускании и вибрация при работе без нагрузки. Это обеспечивает плавность и стабильность процессов подъема, спуска и торможения лебёдок данной серии, а также высокую безопасность.
7. На барабане выполнена винтовая канавка для укладки каната, а со стороны схода каната установлен механизм прижима, что обеспечивает аккуратную и упорядоченную укладку каната, увеличивает срок его службы и повышает эффективность работы.
8. Защита от перегрузки реализована за счет использования гидромотора в сочетании с предохранительным клапаном, встроенным в гидравлическую систему.
Гидравлические лебёдки серии YC
| Технические параметры / Модель | YC-10×16 | YC-20×16 | YC-30×16 | YC-50×35 | YC-80×32 | YC-100×32 | Примечания |
| Номинальная нагрузка, кН | 10 | 20 | 30 | 50 | 80 | 100 | |
| Максимальная скорость каната, м/мин | 113 | 67 | 51 | 25 | 18 | 14 | |
| Номинальное давление, МПа | 16 | 16 | 16 | 16 | 21 | 21 | |
| Расход гидросистемы, л/мин | 120 | 120 | 120 | 120 | 120 | 120 | |
| Рабочий объем гидромотора, см³/об | 150 | 250 | 320 | 900 | 1600 | 1800 | |
| Частота вращения гидромотора, об/мин | 800 | 480 | 375 | 133 | 86 | 66 | |
| Передаточное отношение редуктора | 6 | 6 | 7 | 7 | 7 | 7 | |
| Диаметр каната, мм | 11 | 13 | 15 | 19 | 24 | 28 | Рекомендуемый |
| Канатоёмкость, м | 45 | 60 | 80 | 120 | 145 | 145 | |
| Диаметр × длина барабана Φd × L, мм | 260×240 | 260×290 | 290×290 | 370×513 | 436×575 | 450×567 | |
| Масса, кг | 200 | 200 | 300 | 500 | 800 | 1000 | |
| Длина × ширина × высота, мм | 600×415×380 | 600×415×380 | 700×520×500 | 1100×800×800 | 1350×850×800 | 1500×900×900 | Без монтажной рамы |
