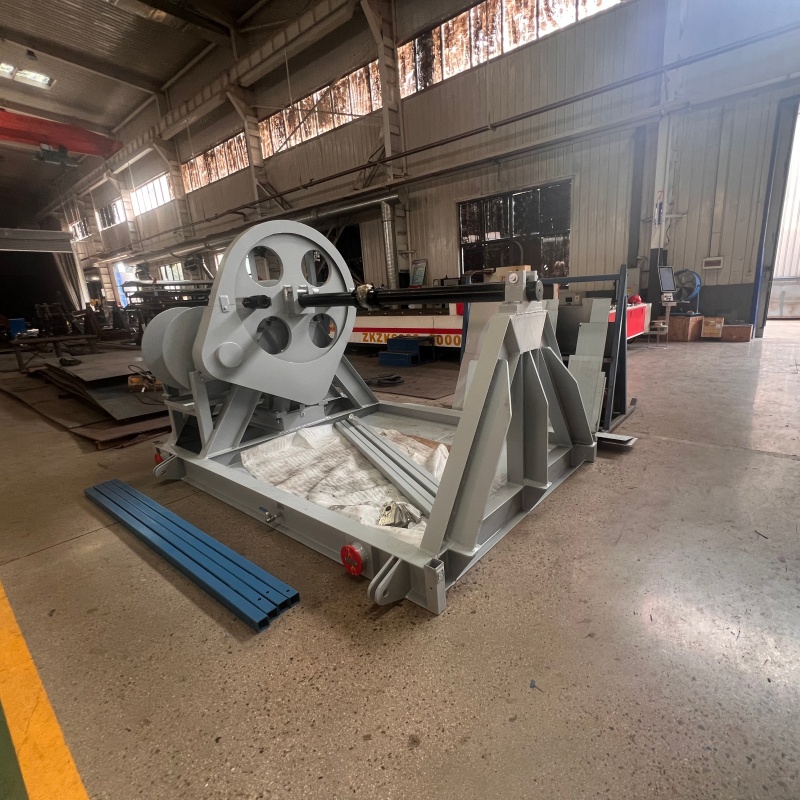

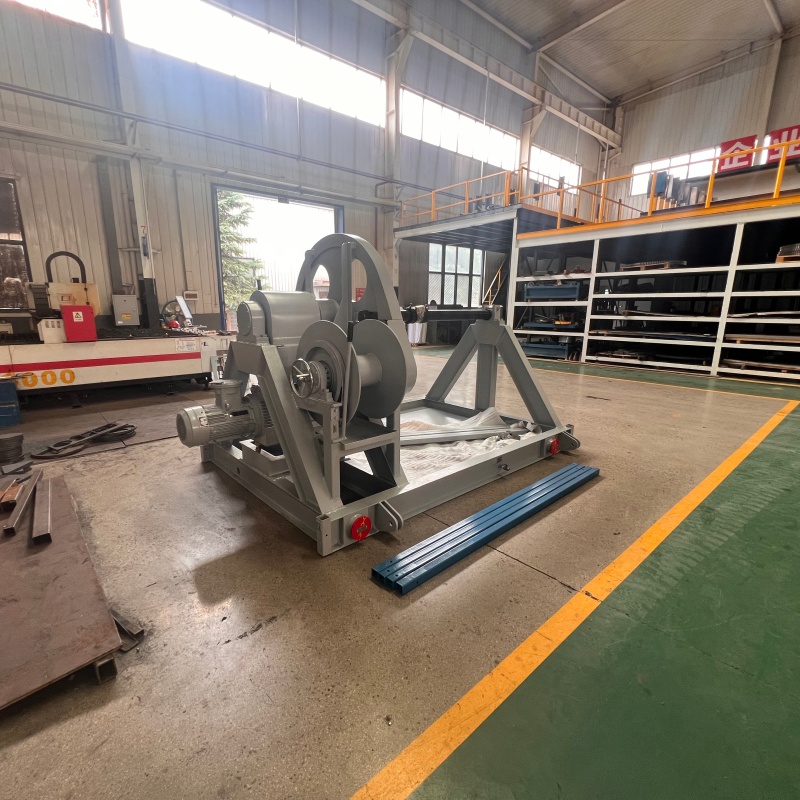

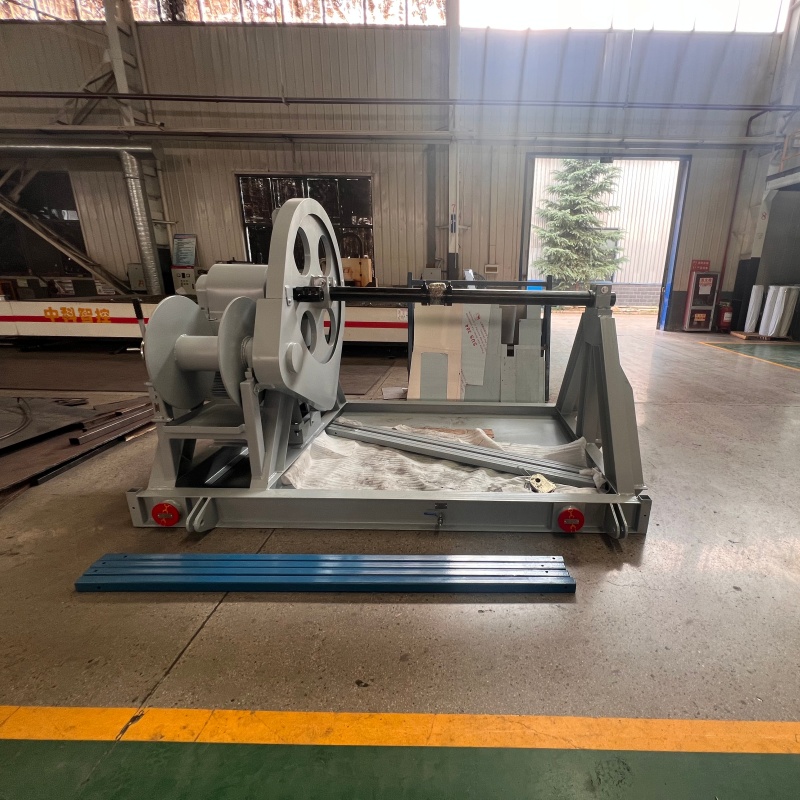

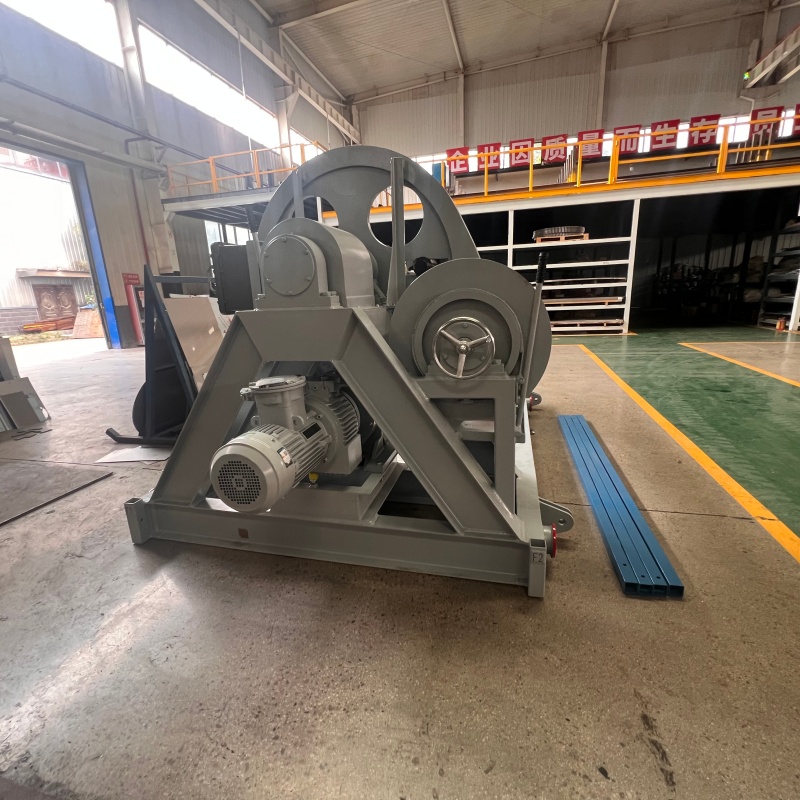

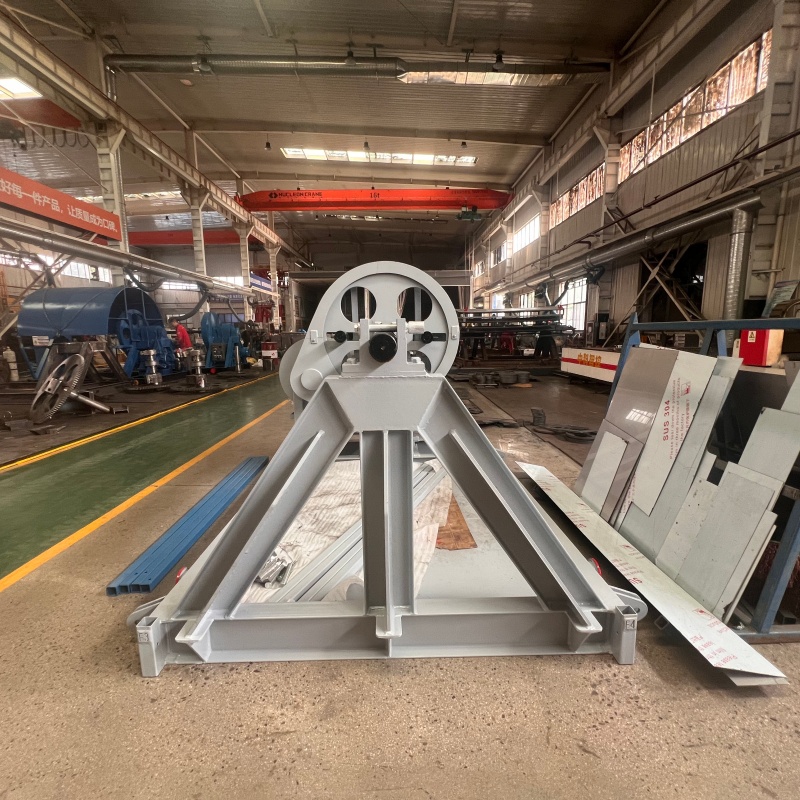

Длина каната 1000–3000 метров,Автоматическое устройство намотки и размотки стальных канатов для нефтяных буровых платформ, производимое компанией Бао Чжи Цзюйлинь(Автоматическое наматывающе разматывающее устройство стального канала для нефтяной буровой платформы от производителя ООО Баоцзи Цзюлин)
Автоматическое наматывающе разматывающее устройство стального канала для нефтяной буровой платформы от производителя ООО Баоцзи Цзюлин Автоматическое наматывающе разматывающее устройство стального канала — комплексное промышленное оборудование, разработанное, произведенное и реализуемое компанией...
Описание
маркер
Автоматическое наматывающе разматывающее устройство стального канала для нефтяной буровой платформы от производителя ООО Баоцзи Цзюлин
Автоматическое наматывающе разматывающее устройство стального канала — комплексное промышленное оборудование, разработанное, произведенное и реализуемое компанией ООО Баоцзи Цзюлин Оборудование для бурения и добычи полезных ископаемых. Данное наматывающе разматывающее устройство предназначено для полноценных циклов намотки и размотки тяжелых стальных канатов непосредственно на нефтяных буровых платформах, наземных буровых установках и объектах нефтегазовой отрасли.
В отличие от раздельных ручных или полуавтоматических установок, новое наматывающе разматывающее устройство стального канала совмещает в едином корпусе две функции: аккуратную намотку отработанного либо нового стального канала и контролируемую размотку каната при подготовке буровых операций. Особое внимание при проектировании уделено показателям энергосбережения, что критически важно для буровых платформ с ограниченными генерирующими мощностями. Оборудование снижает нагрузку на бортовую энергосеть, сокращает пиковые расходы гидравлической мощности и уменьшает общие эксплуатационные затраты объекта.
Основное назначение наматывающе разматывающего устройства стального канала для буровой платформы
Наматывающе разматывающее устройство стального канала решает полный спектр задач по работе со стальными канатами на буровой платформе. К основным рабочим операциям относится намотка каната на барабан после завершения буровых или ремонтных работ, а также размотка бухты стального канала перед монтажом на подъемный механизм буровой установки.
При ручной обработке тяжелых канатов на буровой платформе часто возникают перекруты, заломы, неравномерная укладка слоев каната на барабан. Некачественная намотка стального канала приводит к преждевременному износу дорогостоящего каната, увеличению аварийных рисков и травматизма обслуживающего персонала. Автоматическое наматывающе разматывающее устройство исключает большую часть ручных операций, обеспечивает ровную слоистую укладку стального канала при намотке и плавную подачу при размотке.
Оборудование адаптировано к сложным климатическим условиям эксплуатации: перепады температур, сильная запыленность, высокая влажность, солевая атмосфера морских буровых платформ. Наматывающе разматывающее устройство стального канала может эксплуатироваться как на стационарных платформах, так и на мобильных передвижных буровых комплексах нефтегазового сектора.
Энергосберегающие технологии наматывающе разматывающего устройства стального канала
Энергосбережение является одним из ключевых конкурентных преимуществ наматывающе разматывающего устройства стального канала, выпущенного компанией Баоцзи Цзюлин. Инженеры конструкторы реализовали несколько взаимодополняющих технических решений, направленных на снижение потребления энергии во время циклов намотки и размотки на буровой платформе.
В основе привода лежит оптимизированная гидравлическая система с насосом переменной производительности. Данный узел подает гидравлическую жидкость строго в соответствии с текущей нагрузкой наматывающе разматывающего устройства стального канала. В моменты паузы между операциями намотки размотки система автоматически переходит в режим пониженного расхода, не поддерживая постоянное максимальное давление в гидравлических магистралях. Благодаря этому исключаются бесполезные энергетические потери при холостом ходу оборудования.
Система плавной бесступенчатой регулировки скорости намотки и размотки стального канала предотвращает резкие пуски и торможения барабана. Резкие переходы режимов создают пиковые нагрузки на гидравлический привод, которые вызывают кратковременный резкий рост энергопотребления. За счет плавного изменения оборотов барабана наматывающе разматывающее устройство стального канала сокращает пиковые энергозатраты на 24~30 % по сравнению с аналогами с дискретным переключением скоростей. Дополнительный эффект энергосбережения достигается за счет применения высокоэффективных антифрикционных подшипников узлов вращения.
Снижение коэффициента трения уменьшает механические потери внутри наматывающе разматывающего устройства, снижает требуемую мощность гидромотора при намотке и размотке стального канала. В совокупности все решения позволяют значительно снизить суточное потребление гидравлической мощности и облегчить нагрузку на энергетическую систему буровой платформы при регулярных работах с канатами.
Конструктивные особенности наматывающе、разматывающего устройства стального канала
Несущая рама наматывающе разматывающего устройства стального канала изготовлена из высокопрочной низколегированной конструкционной стали Q355. Все металлические поверхности проходят комплекс антикоррозионной обработки для долгой работы в условиях буровой платформы. Основной рабочий барабан рассчитан под установку стандартных бухт стальных канатов нефтегазового назначения.
В состав оборудования входит автоматический механизм укладки каната. При цикле намотки стального канала данная система синхронно перемещает направляющий ролик, обеспечивая ровную многослойную укладку без перехлестов и пережатий каната. Встроенные датчики непрерывно контролируют натяжение стального канала как в режиме намотки, так и в режиме размотки.
При отклонении усилия от допустимых значений контроллер корректирует скорость вращения барабана наматывающе разматывающего устройства. Управление оборудованием осуществляется промышленным PLC контроллером. С панели оператора буровой платформы задаются параметры цикла намотки размотки: необходимая скорость, предельное натяжение каната, длина обрабатываемого стального канала.
Предусмотрено два основных режима работы наматывающе разматывающего устройства: полностью автоматический цикл намотки размотки и ручной режим для наладочных, ремонтных и аварийных операций. Встроенные системы комплексной защиты включают защиту от перегрузки, обрыва стального канала, перегрева гидравлического узла, перенамотки каната на барабан. При возникновении нештатной ситуации оборудование выполняет безопасную остановку, предотвращая поломки узлов и аварии на буровой платформе.
Полный перечень технических параметров наматывающе разматывающего устройства стального канала
- Тип привода: регулируемый гидравлический привод
- Максимальная допустимая масса бухты стального канала: 16 000 кг
- Диапазон диаметров обрабатываемого стального канала: 12–44 мм
- Диапазон скорости размотки стального канала: 0~18 м/мин, плавная бесступенчатая регулировка
- Диапазон скорости намотки стального канала: 0~15 м/мин, плавная бесступенчатая регулировка
- Номинальное рабочее давление гидросистемы: 16 МПа
- Максимальный расход гидравлической жидкости: 100 л/мин
- Энергосберегающий режим: автоматическое переключение при холостом ходу и паузах
- Автоматическая укладка каната при намотке: в комплекте
- Допустимый диапазон рабочих температур окружающей среды: -40 ℃ … +55 ℃
- Материал несущей рамы: низколегированная сталь Q355
- Система управления: промышленный PLC контроллер, датчики контроля натяжения стального канала
- Режимы работы: автоматическая намотка/размотка, ручное управление
- Габаритные размеры оборудования (Д × Ш × В): 2420 × 1810 × 1530 мм
- Масса нетто наматывающе/разматывающего устройства: 3120 кг
- Производитель/продавец: ООО Баоцзи Цзюлин Оборудование для бурения и добычи полезных ископаемых, Китай
Сфера применения и условия поставки наматывающе разматывающего устройства
Наматывающе разматывающее устройство стального канала ориентировано на эксплуатацию на наземных нефтяных буровых платформах, морских буровых комплексах, мобильных буровых установках, базах технического обслуживания бурового оборудования. Оборудование применяется при замене подъемных канатов, плановом и капитальном ремонте скважин, подготовке канатов к буровым работам.
Производитель ООО Баоцзи Цзюлин выполняет индивидуальную доработку наматывающе разматывающего устройства стального канала по техническому заданию заказчика. Возможна корректировка габаритов рамы, адаптация под нестандартные параметры бухт стального канала, добавление опции дистанционного управления. По запросу покупателя предоставляется полный пакет технической документации: технический паспорт изделия, инструкция по эксплуатации, сертификаты соответствия.
